Устройство принудительного пуска спринклерных оросителей (распылителей) УПП «Старт-4»

Устройство принудительного пуска оросителей (распылителей) УПП «Старт-4» предназначено для защиты объектов (учреждений, квартир, торговых помещений, высокостеллажных складов и подобных объектов с высотой до 25 м, гаражей и т.д.), в которых возможно пребывание людей, а также в изолированных помещениях электроустановок (например, гондола ветрогенератора) от пожаров, и в случае обнаружения пожара выдачи предупреждающего светозвукового сигнала «Пожар» и команды управления «Пуск» на управляемый привод.

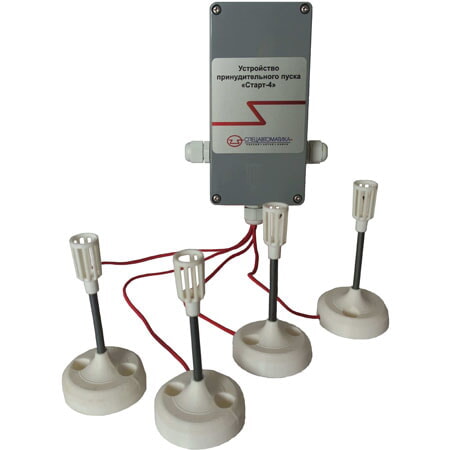

Устройство принудительного пуска спринклерных оросителей (распылителей) УПП Старт-4

Код товара: УТ000099999

Розничная:
по запросу
Оптовая:
по запросу

Устройство обнаруживает пожар путём одновременного контроля в четырёх примыкающих зонах скорости нарастания температуры (дифференциальный канал) или порогового (максимального) значения температуры с помощью разнесенных на расстояние до 9 м малоинерционных тепловых сенсоров, классифицирует пожарную ситуацию по стадии ее развития уровнями опасности с выдачей во внешние цепи сигналов управления: «Дежурный режим», «Неисправность», «Пожар 1», «Пожар 2» и «Пуск».

Устройство обеспечивает автономное автоматическое и дистанционное управление с программируемой функцией локального и глобального пуска и дистанционного блокирования автоматического пуска одного электрического привода узла подачи огнетушащего вещества либо одного (двух) пиротехнических приводов принудительного пуска оросителей с контролем исправности этих цепей. Устройство также рассчитано на совместную работу с модулями порошкового пожаротушения типа «Буран», «Мангуст», «Тунгус», «Ураган» и им подобными.

Устройство не предназначено для работы в агрессивных средах и в качестве взрывозащищенного оборудования.

Устройство относится к изделиям восстанавливаемым, ремонтопригодным, обслуживаемым.

Устройство рассчитано на круглосуточный режим работы, является экологически чистым и не оказывает вредного воздействия на окружающую среду и человека.

Устройство выпускается в климатическом исполнении У3.1 по ГОСТ 15150-69, но для работы при температуре от минус 40 до плюс 50°C и предназначено для применения внутри помещений.

Принцип работы

Устройство автоматически выполняет проверку исправности элементов питания, цепей тепловых сенсоров и цепей запуска и при наличии неисправности периодически через интервал времени примерно 2 мин. выдаёт соответствующий светозвуковой сигнал «Неисправность» согласно таблице 2. При отсутствии неисправностей выдается однократный световой сигнал «Дежурный режим». Устройство также дублирует состояние с помощью выходных винтовых разъёмов для подключения устройства к шлейфу пожарной сигнализации.

В режиме «Неисправность» на протяжении интервала времени между автоматическими проверками устройство не выдаёт световых сигналов.

Для ручной проверки исправности элементов питания, цепей выносных датчиков и цепей запуска нажать на кнопку «Контроль» длительностью не менее 1 с. В зависимости от их состояния выдается один из следующих однотональных светозвуковых сигналов.

4.11 При обнаружении изменений температуры в защищаемом объекте, характерных возникновению пожара устройство устанавливает уровни пожарной опасности («Дежурный режим», «Пожар 1», «Пожар 2»). В случае обнаружения пожара в защищаемом объекте (если температура защищаемого объекта превысила максимально нормальную) устройство формирует сигнал «Пожар 2» (прерывистый звуковой и прерывистый световой) и с установленной временной задержкой формирует управляющий сигнал «Пуск» на исполнительный механизм (электрический привод).

Управляющий сигнал формируется путем выдачи пускового тока на выходные контакты винтового разъёма для подключения электрического привода.

Для дистанционного управления или блокировки устройства на вход «ДУ» или «БЛ» соответственно требуется подать напряжение.

Выключается устройство путём длительного нажатия на кнопку (не менее 6 с), при этом сначала устройством производится ручная проверка на исправность цепей с выдачей коротких однотональных светозвуковых сигналов, с последующим однотональным звуковым сигналом длительностью 3 с.

Документация

Руководство по эксплуатации (УПП «Старт-4»)
