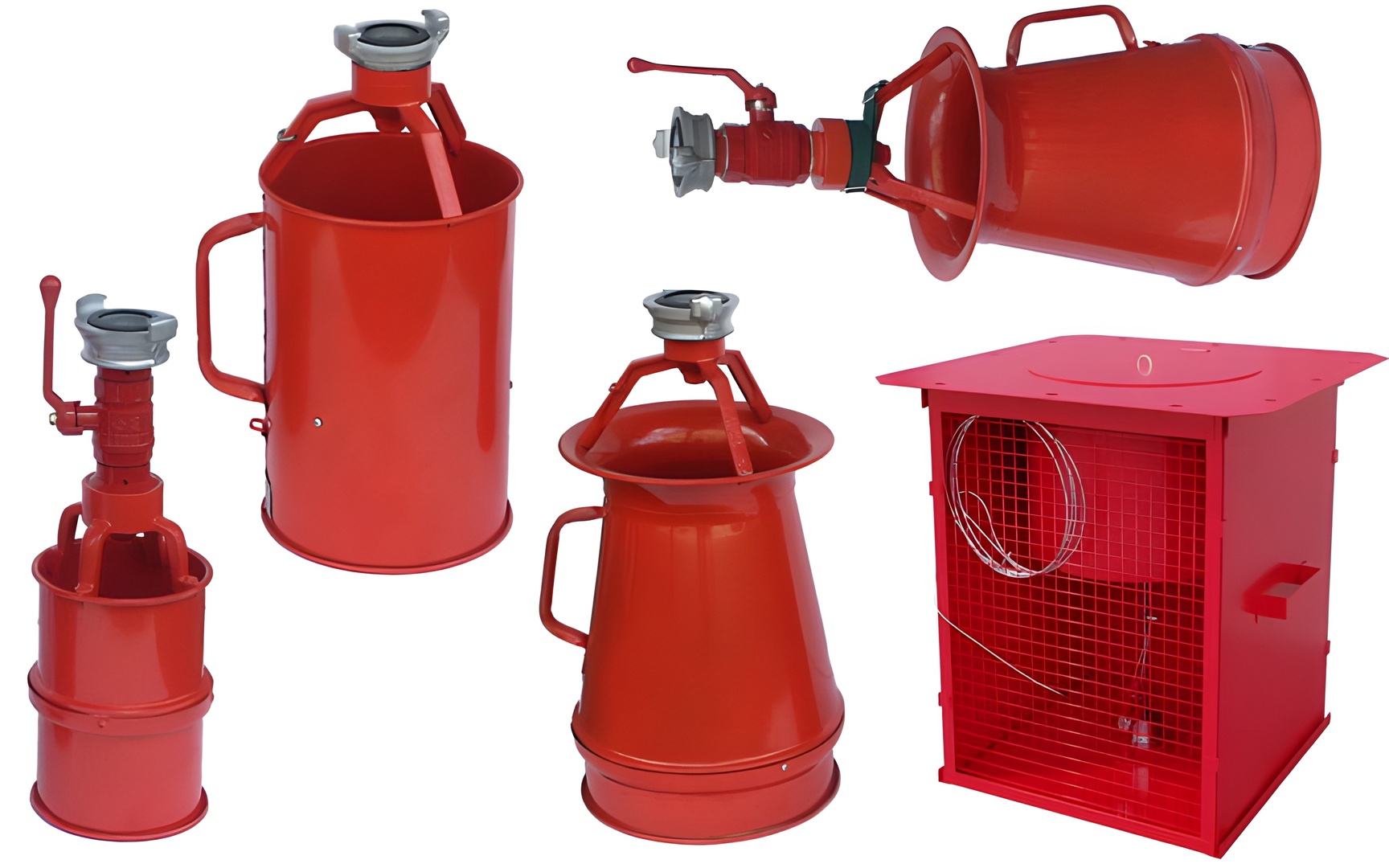

Генераторы пены средней кратности

Генераторы пены средней кратности предназначены для получения из водного раствора пенообразователя воздушно-механической пены средней кратности.

Воздушно-механическая пена (ВМП) средней кратности получается из синтетических, протеиновых, фторсинтетических и фторпротеиновых пенообразователей.

Конструкция генератора пены средней кратности

Генераторы пены состоят из:

- насадок;

- кассета сеток;

- корпус генератора;

- корпус распылителя;

- распылитель;

- соединительная головка;

- ремень;

- ручка.

Требования к конструкции генератора пены средней кратности

Генераторы должны выдерживать гидравлическое давление 0,9 МПа (9 кгс/см). При этом не допускается появление следов воды (в виде капель) на наружных поверхностях корпусов распылителей и течь в местах соединений.

При работе генератора должно обеспечиваться полное заполнение пеной контура выхода из насадка.

Сетки генератора должны быть прочно закреплены в корпусах и равномерно натянуты.

Генераторы ГПС-600, предназначенные для комплектации пожарной техники, должны иметь плечевой ремень и ручку.

Корпуса генераторов не должны иметь вмятин и других повреждений.

Поверхности литых деталей не должны иметь трещин, посторонних включений и других дефектов, влияющих на прочность и герметичность генераторов и ухудшающих внешний вид.

Сварные швы не должны иметь посторонних включений, наплывов, непроваров и прожогов.

Принцип работы генератора пены средней кратности

Пенообразователь через распылитель подается на сетки, обеспечивающие его разрежение. Одновременно через открытую часть корпуса проходит воздух с пониженным давлением.

Воздух и пенообразователь смешивается и на выходе получается струя воздушно-механической пены.

Разные модели генераторов пены отличаются между собой производительностью, расходом пенообразователя, напором струи. Расстояние, на которое распространяется пена, обычно составляет от 5 до 13 метров.

На сегодняшний день наиболее распространены генераторы пены средней кратности производительностью 200, 600 и 2000 литров в секунду.

Маркировка генератора пены средней кратности

На каждом генераторе на корпусе (или отдельной табличке) должна быть нанесена маркировка, содержащая следующие данные:

- товарный знак предприятия-изготовителя;

- условное обозначение генератора;

- год выпуска;

- обозначение настоящего стандарта;

- рабочее давление.

Маркировка должна сохраняться в течение всего срока службы генераторов.
